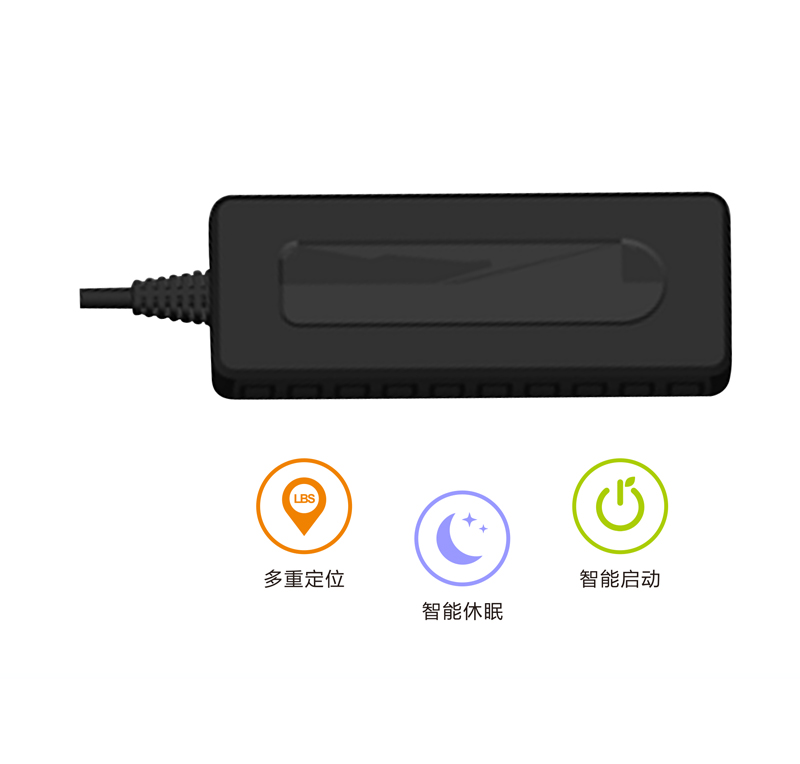

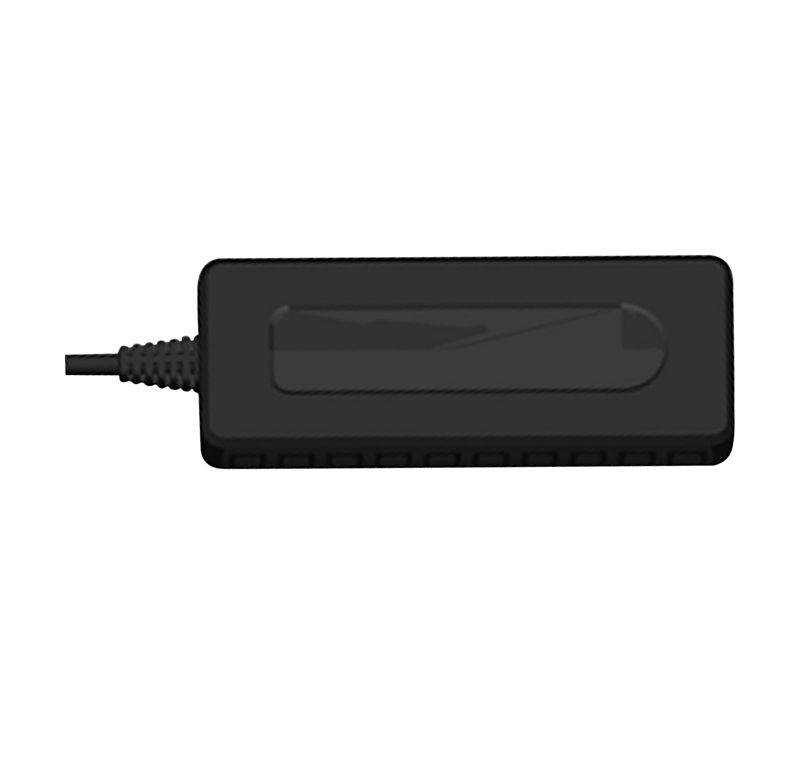

ZBBDS-C18电动车载定位终端

详情介绍

  产品定位

  目标市场:适应全球市场

  目标用户:企事业单位、个人用户

  应用领域:企业管理,车队管理、个人车辆监控等

  使用范围:摩托车、电动车

  安装环境:汽车中控台,控制台、副驾驶位置等


  产品特点

  采用北斗高精度的定位

  体积小,便于安装

  安全防盗

  智能省电

  军工设计


  产品功能

  实时跟踪、超速报警、震动报警、盲区补报、远程升级、围栏报警、智能休眠


  故障排除

  终端首次安装后一直无法连接至后台服务器,后台显示未上线或者上线未定位,请检查终端安装:

  未上线排查步骤:

  1.有线终端主电源接线是否正确,注意不要接到电动车内部控制线上。

  2.SIM是否正确安装,sim卡是否开通,有没有流量。

  3.检查LED指示灯状态,正常时红色电源状态指示灯常亮,绿色GSM状态指示灯常亮,蓝色指示灯常亮。

  4.车辆是否在地下室没有覆盖 网络信号。

  5.查询参数设置,查看设备IMEI号是否与平台一致,IP和域名是否设置正确。

  上线未定位排查步骤:

  1.终端在设备安装时,应使北斗天线面(凹槽那面)朝向天空。

  2.当北斗信号接收环境较差时(周边游高大建筑遮挡北斗信号),请到天空较开阔的地方来定位。


  注意事项

  本产品安装时请确保设备正面(凹槽那面)向上(朝天空),且上方无金属物遮挡屏蔽,安装位置确认依据为:隐蔽、防潮、避开高温区、远离磁场,远离气囊控制器、音响系统和其它可能产生相互干扰的电子终端;

  注意防震,终端不能悬空或装在长期振动位置;严禁将设备立放、倒放。


  产品参数

参数 种类要求 备注
工作电压 DC9-36V 最大72V
平均工作电流 <100mA
休眠电流 <10mA
网络制式 GSM/GPRSRDA 模块 RDA模块
通信频段 GSM四频:850/900/1800/1900MHz
传输协议 电动车定位终端_标准通讯协议
天线 GSM天线内置
SIM卡 SIM卡
定位方式 北斗基站
定位精度(CEP50) ≤10m
捕获灵敏度 -145dBm
追踪灵敏度 -155dBm
冷启动时间 ≤32s
热启动时间 ≤2s
天线 内置
工作温度 -30℃~+70℃
储存温度 -40℃~+85℃
相对湿度 5%~95%(不结霜)

  产品功能

序号 功能 功能描述
1 位置信息 汇报在北斗有效、GSM网络通畅、设备运动中的前提下,默认10秒间隔上传位置信息;设备处于静止状态,每次开机和重启设备将会汇报位置信息
2 超速报警 设备速度超过S千米/小时、并且超速的状态持续时间超过T秒钟(S和T来自于平台或短信的下发指令设置),即触发超速报警
3 盲区补传 当网络连接异常时,数据以先进先出方式保存,直至注册到无线网络时一并发送。如果保存数据超过最大容量时,按时间顺序将最先保存的数据丢弃;盲区缓存最近120条。
4 远程升级 支持每天自动升级和通过短信触发升级
5 远程重启 终端支持通过短信远程控制终端复位;
6 远程初始 化终端支持通过短信远程控制终端初始化;初始化成功后,只保留程序默认的参数含IMEI号;
7 设防与撤防 1.设防与撤防可以通过平台和短信使能开关控制,默认关闭。
2.如打开震动报警,只要达到震动报警条件,则会立即上报震动报警。
3.若有短信开启,同时发生报警信息给终端设置的短信号码;
8 短信报警 产生报警,发送短信到预设的SOS号码。
9 断电报警 断掉外接电源,触发该报警


  接线定义

序号 接线说明 颜色 规格
1 VCC 红色

标准电压:12V/24V 最大

瞬间电压支持72V

2 GND 黑色 电源地

  指示灯定义

指示类型 颜色 状态 含义 备注
北斗 绿色 熄灭 北斗已关闭 示灯在胶带里面
常亮 北斗已定位 指示灯在胶带里面
GSM 红色
熄火 联网失败
常亮 GPRS连接
