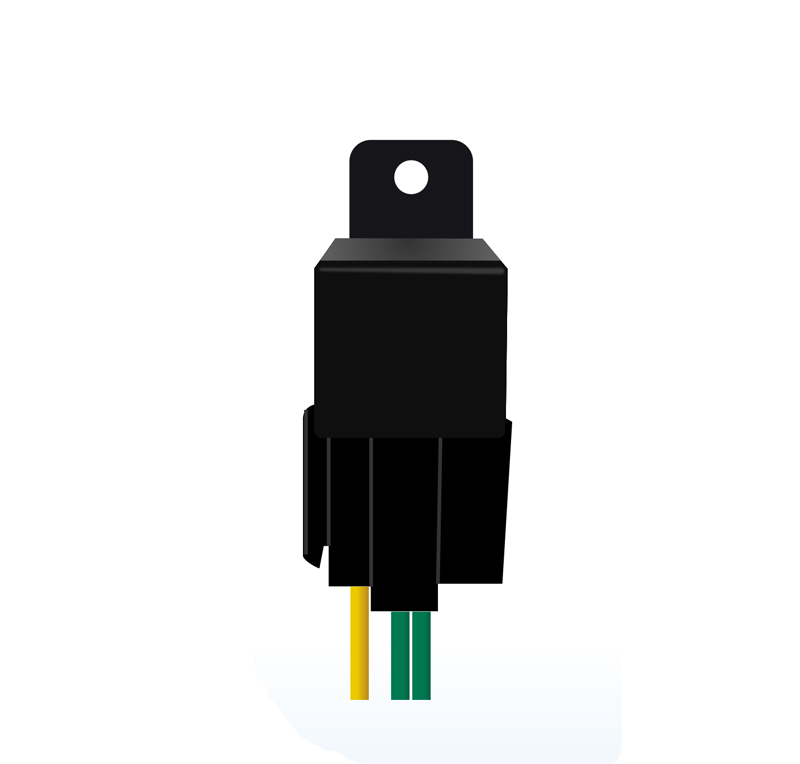

ZBBDS-C13电动车载定位终端
注意事项

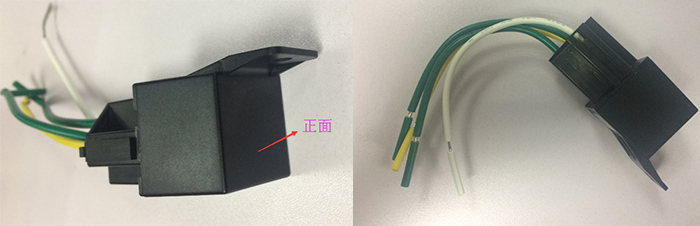

本产品安装时请尽量确保设备正面向上(朝天空),且上方无金属物遮挡屏蔽,安装位置确认依据为:隐蔽、防潮、避开高温区、远离磁场,远离音响系统和其它可能产生相互干扰的电子终端。
建议可选的安装位置为:仪表盘下方装饰板内隐蔽处,或车辆尾箱侧隔板内,主机固定方式可采用魔术贴将其粘于车体,并使用扎带固定。
注意防震,终端不能悬空或装在长期振动位置。
接线定义
本产品安装时请尽量确保设备正面向上(朝天空),且上方无金属物遮挡屏蔽,安装位置确认依据为:隐蔽、防潮、避开高温区、远离磁场,远离音响系统和其它可能产生相互干扰的电子终端。
建议可选的安装位置为:仪表盘下方装饰板内隐蔽处,或车辆尾箱侧隔板内,主机固定方式可采用魔术贴将其粘于车体,并使用扎带固定。
注意防震,终端不能悬空或装在长期振动位置。
接线定义

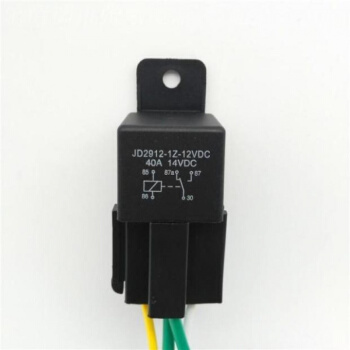

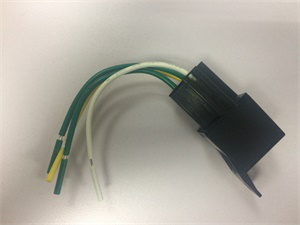

接口图片 | 引脚 | 接线颜色 | 功能说明 | 备注 |
![]() |
1 | 黄色 | 电源 |
不分正负极,DC9~36V(Max 72V) |
2 | 白色 | 电源 | ||
3 | 绿色(30) | 断油/电控制 |
直接串联在油路或者电路控制线中,87a必须接有电那一端 |
|
4 | 绿色(87a) | 断油/电控制 |
LED灯状态
设备当前状态 | 指示灯颜色状态 |
GSM联网失败 | 红色常亮 |
定位失败 | 绿色常亮 |
GSM联网成功 | 红色闪烁 |
定位成功 | 绿色闪烁 |
故障排除
终端首次安装后一直无法连接至后台服务器,后台显示未上线或者上线未定位,请检查终端安装:
未上线排查步骤:
1. 有线终端主电源接线是否正确,注意不要接到电动车内部控制线上。
2. SIM是否正确安装,sim卡是否开通,有没有流量。
3. 检查LED指示灯状态,正常时红色电源状态指示灯常亮,绿色GSM状态指示灯常亮,蓝色指示灯常亮。
4. 车辆是否在地下室没有覆盖GSM网络信号。
5. 查询参数设置,查看设备IMEI号是否与平台一致,IP和域名是否设置正确。
上线未定位排查步骤:
1. 终端在设备安装时,应使正面尽量朝向天空。
2. 当北斗信号接收环境较差时(周边游高大建筑遮挡北斗信号),请到天空较开阔的地方来定位。
产品规格
要求 | 详细参数 | 备注 |
防水性 | IP54 |
|
外壳材质 | 塑胶 |
|
安装方式 | 固定安装 |
|
工作电压 | DC | 9-36V |
平均工作电流 | <100mA |
|
休眠电流 | <10mA |
|
网络制式 | GSM/GPRS |
|
通信频段 | GSM四频: | 850/900/1800/1900MHz |
传输协议 | 电动车定位终端协议 |
|
天线 | GPS 和 GSM 天线内置 |
|
定位方式 | 北斗/基站 |
|
定位精度(CEP50) | ≤5m |
|
捕获灵敏度 | -148dBm |
|
追踪灵敏度 | -160dBm |
|
冷启动时间 | ≤30s |
|
热启动时间 | ≤2s |
|
天线 | 内置 |
|
工作温度 | -30℃~+70℃ |
|
存储温度 | -40℃~+85℃ |
|
相对湿度 | 5%~95%(不结霜) |
|
SIM卡 | Nano SIM卡 | 内置 |
排针接口 | 2.54单排 | 用于参数设置,本地升级及调试 |
电源接口 | 外接电源口:85/86 | 用于连接外部电源 |
断油接口 | 外接控制座:87a 和30 | 实现断油断电控制 |
